Vysokoteplotní trouba na zakázku- Shanghai Dengsheng Instrument Manufacturing Co., Ltd.

I. Účel zařízení a standardy shody
Zařízení splňuje požadavky	Vyhovuje normě GB/T 30435-2013 pro elektrické horkovzdušné sušicí pece, výrobní bezpečnostní normě GB 5959.4-92 a normě GB/T 20033-2011 pro horkovzdušné cirkulační pece.
2. Aplikace produktu	Vhodné pro vedení tepelné odolnosti, odolnosti proti vlhkosti, odolnosti proti suchu, testování adaptability při vysokých a nízkých teplotách, nízkoteplotní údržbu při konstantní teplotě a skladování elektronických a elektrických produktů, povrchových úprav, nástrojů a měřidel, plastů, metalurgie a podobných aplikací. Zvláště vhodné pro testování adaptace na vysokou a nízkou teplotu produktů včetně optických vláken, krystalů, přesných induktorů, součástek s povrchovou úpravou, PCB a LCD; slouží také jako zařízení pro testování spolehlivosti pro techniku kontroly kvality. Navíc použitelné pro úřady pro dohled nad kvalitou, výzkumné instituce a instituce vyššího vzdělávání k hodnocení výkonu a kvality produktu.
3. Přísně zakázané produkty	Následující položky jsou přísně zakázány pro testování: hořlavé a výbušné látky, vysoce korozivní materiály a položky emitující silné záření.
II. Specifikace zařízení

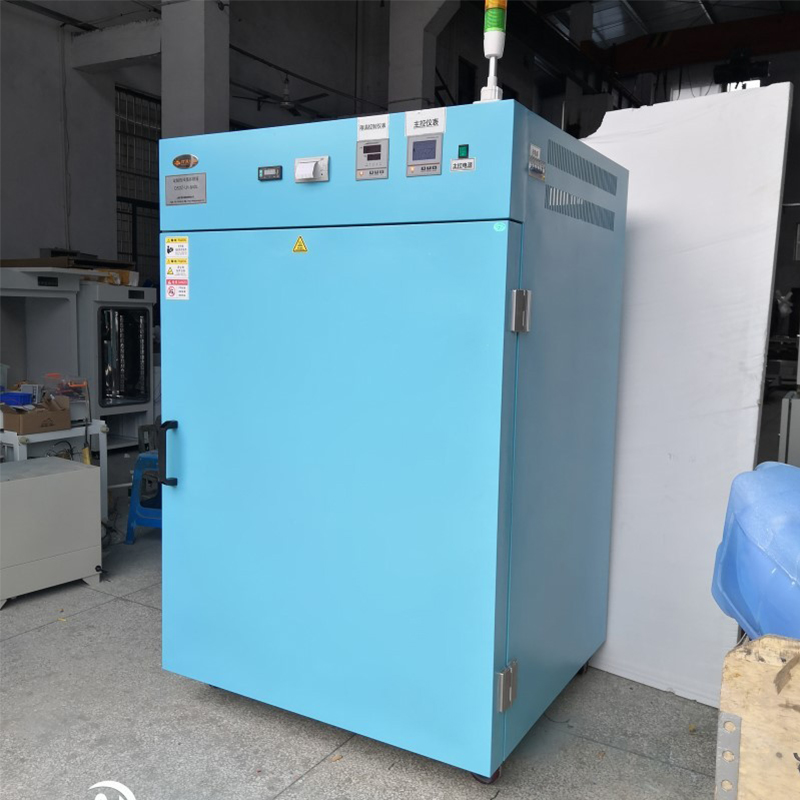

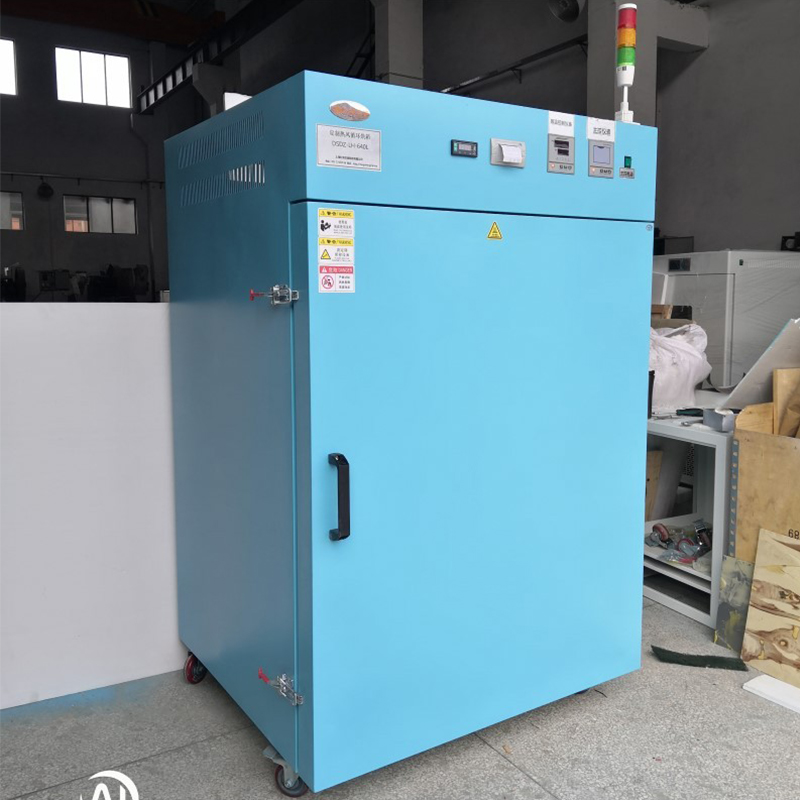

1. Název zařízení	Přizpůsobená vysokoteplotní trouba s cirkulací horkého vzduchu
1. Model zařízení	DS-LH135
2. Klíčové technické specifikace
Vlastní horkovzdušná cirkulační trouba
2.1 Rozměry vnitřní komory	800 × 800 × 1000 mm (šířka × hloubka × výška)
2.2 Vnější rozměry	1000 × 1050 × 1690 mm
2.3 Teplotní rozsah	RT 50 až 600 °C
2.4 Dlouhodobá provozní teplota	<550
2.5 Kolísání teploty	±1 °C
2.6 Rovnoměrnost teploty	±2,5 % čtení
2.7 Rychlost ohřevu	Teplota místnosti do 550 °C <85 min
2.8 Teplotní rozlišení	1 °C
2.9 Rovnoměrnost teploty	200 °C: ±2 °C, 300 °C: ±3 °C, 400 °C: ±5 °C, 500 °C: ±6 °C
2,9 Jmenovitý napájecí zdroj (přibližně)	220V/50Hz
2.10 Celková spotřeba energie	Přibližně 4 kW
2.11 Držák vzorku	Tři perforované plechy z nerezové oceli se skládacími hranami (dvoučepele).
3. Strukturální výkon zařízení
3.1 Konstrukční materiály krytu	Struktura	Interiér je vybaven úhlovým ocelovým rámem pro konstrukční vyztužení. Vrstvy od vnější k vnitřní jsou: plášť skříně – izolační minerální vlna – rám – vzduchové potrubí – vnitřní komora – stojan na vzorky. Řídicí systém je umístěn v externí řídicí skříni namontované na pravé straně jednotky. Motor ventilátoru je instalován na zařízení a pohání oběhový ventilátor přes klínový řemen.
	Materiál vnějšího pláště	Vnější plášť využívá ocelový plech válcovaný za studena s elektrostatickým práškovým lakováním.
	Materiál vnitřní vložky	Vyrobeno z prémiové nerezové oceli SUS321.
	Zámek dveří	Má dvojitý zámek dveří pro snadné použití.
	Izolační vrstva	5052 izolační vlna zpomalující hoření z oxidu hlinitého.
	Opěrné nohy	Nylonové nohy.
	Dveře	Jednodveřová konfigurace bez průhledového okénka se západkovým mechanismem pro ergonomické ovládání. Těsnění rámu dveří využívá speciálně vytvořená těsnění ze silikonové pryže odolná vysokým/nízkým teplotám pro lepší integritu těsnění.
3.2 Systém distribuce a cirkulace vzduchu	Fan	Využití značkových vysokoteplotních ventilátorů v kombinaci s vysokoteplotně odolnými cirkulačními ventilátory z hliníkové slitiny k dosažení nucené konvekční difúzní cirkulace.
	Pohon ventilátoru	Trojúhelníkový řemenový převod.
	Oběh potrubí	Cirkulace potrubí využívá horní sání s levým a pravým provedením odváděného vzduchu. Instalace přepážek uvnitř potrubí zajišťuje, že jak tlak, tak rychlost vzduchu splňují zkušební normy, a zároveň umožňuje rychlou stabilizaci teploty při otevření a zavření dveří.
	Testovací port	žádný.
3.3 Topný systém	①	Topný systém využívá metodu horkovzdušného cirkulačního vytápění, která zajišťuje rovnoměrné rozložení teploty s přesnou a spolehlivou regulací teploty.
	②	Regulaci teploty i výstupní výkon vypočítává mikropočítač, který automaticky upravuje topný výkon podle úrovní vnitřní zátěže. Tím je dosaženo vysoké přesnosti a energetické účinnosti, což má za následek větší ekologickou udržitelnost a úsporu energie.
	③	Primární součásti systému: topné trubky, polovodičová relé atd.
4 poruchový alarm (volitelný)
Bezpečnostní ochrana zařízení	Nezávislý omezovač teploty automaticky vypne ohřev při přehřátí, doprovázený zvukovými a vizuálními alarmy, které upozorní obsluhu a účinně chrání vzorky.
5. Přehled vybraných elektrických součástí
Přístrojové vybavení	LCD integrovaný horizontální blokový přístroj zobrazuje více sad dat na jedné obrazovce se stabilním a přesným přenosem signálu. Přístroj je vybaven funkcí PID logiky, která nabízí možnosti automatického ladění i manuálního nastavení.
Polovodičové relé	Využívá vysoce kvalitní polovodičová relé
Snímač teploty	Využívá senzory PT100
6. Technická dokumentace
Příručky	Uživatelská příručka zařízení, záruční list, certifikát shody, elektrické schéma,
7. Volitelné příslušenství
Ukládání dat	Úložiště USB, úložiště tabulkových dat
Tiskárna	Tisk na termopapír, nastavitelný interval tisku
Plnicí otvor inertního plynu	Vnitřní rozvod ve tvaru U, otvor 16 mm (vnější průměr)
Průtokoměr plynu	Řídicí plynový kanál pro regulaci průtoku plynu
Kontrolka provozu	Tříbarevný indikátor (provozní stav, poruchový stav, přehřátí)
III. Požadavky na instalaci prostředí zařízení
Požadavky na instalaci zařízení	Okolní teplota a vlhkost: 5°C až 30°C, relativní vlhkost: <85%
	Žádné intenzivní vibrace v okolí
	Žádné přímé sluneční záření ani jiné přímé zdroje tepla
	V okolí nejsou žádná silná elektromagnetická pole
	Žádné vysoké koncentrace prachu nebo korozivních látek v okolí
	Místnost musí být dobře větraná.
	Žádné silné vzdušné proudy v okolí; tam, kde je vyžadováno nucené proudění vzduchu, proud vzduchu nesmí směřovat na jednotku.
	Zařízení musí být umístěno na pevném, rovném povrchu a udržováno ve vodorovné poloze.
	Mezi zadní částí zařízení a stěnou musí být zachována vzdálenost nejméně 50 cm, přičemž na obou stranách musí být mezera nejméně 50 cm.
IV. Převzetí a záruka
Parametry	Všechna výše uvedená data byla měřena za provozu naprázdno.
Přijetí	Přijetí inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address.
Záruka	Po převzetí platí 12měsíční záruční doba. Po uplynutí této doby budou za náhradní díly účtovány přiměřené poplatky.
V. Doba výroby a způsob dopravy
Průběžná doba výroby	Dodání do 45 pracovních dnů ode dne připsání zálohy na účet dodavatele.
Způsob dopravy	Silniční doprava; dodání v přepravním obalu vyhovujícím normám QB/WD008-2001. Místo dodání: Zákazníkem určené místo (kromě dodávky nahoře). Vykládku pytlů provede kupující.
