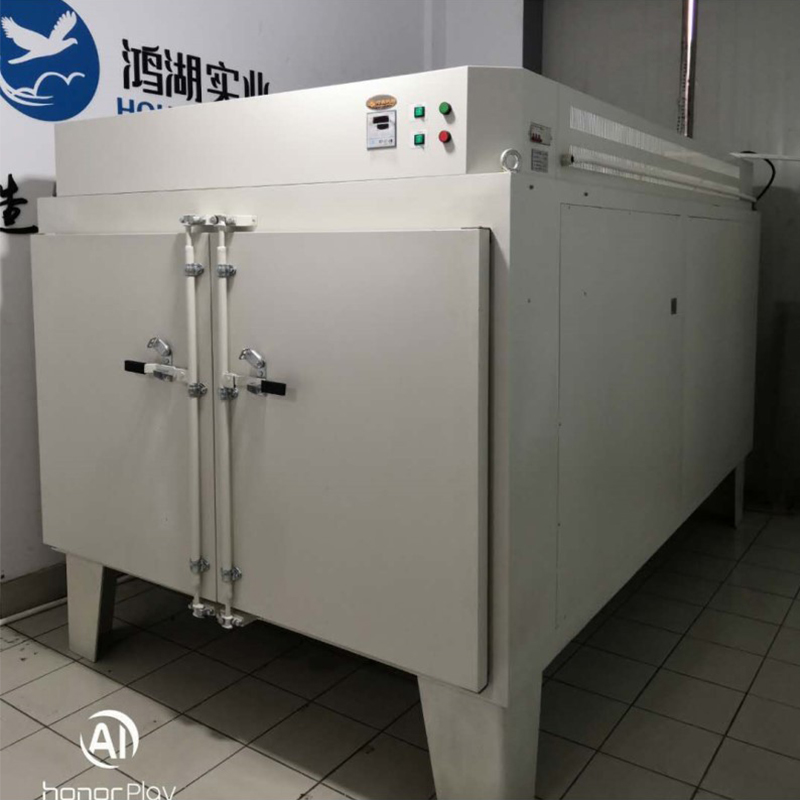

| Název produktu | Přizpůsobitelná pec na skleněné fólie s měnícími se barvami |
| Model produktu | LH-5100-150A |
| Klíčové specifikace | Rozměry vnitřní komory: 1700 mm (šířka) × 3000 mm (hloubka) × 1000 mm (výška) |
| Systém řízení teploty | Vnější rozměry: Přizpůsobitelné požadavkům |
| Topné těleso | Objem: 5,1 m³ |
| Snímač teploty | Teplotní rozsah: RT 20 až 120°C |
| Materiál vnitřní komory | Trvalá provozní teplota: 90°C |
| Struktura kabinetu | Teplotní stabilita: ±1℃ |
| Vnější plášť | Teplotní rovnoměrnost: ±5℃ |
| Bezpečnost Ochrana | Rozsah časování teploty: 1-999min |
| Záruční doba | Police: 6 vrstev |
| Standardní konfigurace | Způsob instalace police: Typ vytahování vodicí lišty |
| Volitelné příslušenství | Napájení: AC380V, 30KW, 50HZ" |
Návod k použití trouby se skleněnou fólií měnící barvu
I. Rozsah použití
Toto zařízení je vhodné pro sušení a provádění různých testů adaptace na konstantní teplotu na různých produktech nebo materiálech, včetně elektrických spotřebičů, nástrojů, měřidel, komponentů, elektroniky, elektrického zařízení, automobilových dílů, leteckých komponentů, komunikačních zařízení, plastů, strojů, chemikálií, potravin, chemických produktů a hardwarových nástrojů v podmínkách prostředí s konstantní teplotou.
Klíčové technické parametry
Teplotní rozsah: RT 20 až 120 °C
Trvalá provozní teplota: 90℃
Teplotní stabilita: ±1℃
Teplotní rovnoměrnost: ±5℃
Rozsah časovače: 1–999 minut
Police: 6 jednotek (hliníkové voštinové panely, bezešvá konstrukce)
Výkon: 9000W
Napájení: 380V/50Hz
III. Strukturální vlastnosti produktu
Skříň využívá vysoce kvalitní ocelový plech válcovaný za studena s elektrostatickým práškovým lakováním. Povlak je tvrdý, odolný a nabízí výjimečnou odolnost proti korozi.
Pracovní komora je vyrobena z prvotřídního nerezového plechu se zaoblenými rohy pro hladký a efektivní povrch, který usnadňuje čištění bez námahy.
Prostor mezi skříní a pracovní komorou je vyplněn ultrajemným izolačním materiálem ze skelné vaty, který poskytuje vynikající tepelnou ochranu. To efektivně zajišťuje stabilní a přesné vnitřní teploty a zároveň minimalizuje dopad na okolní prostředí.
V komoře je integrován racionální kanál pro cirkulaci horkého vzduchu, který podporuje rovnoměrné rozložení teploty a zrychlený ohřev. Odtahové potrubí usnadňuje řízené odvětrávání vzduchu z komory. Pokud by vypouštěný vzduch přenášel pachy nebo toxické látky, lze potrubí snadno připojit k externímu potrubí pro přímé odvětrání na určené místo.
Regulace teploty využívá inteligentní digitální technologii na bázi mikroprocesoru s průmyslovým PID samočinným laděním a čtyřmístným duálním LED displejem. To zajišťuje vysokou přesnost ovládání, výjimečnou odolnost proti rušení a uživatelsky přívětivé ovládání (podrobnosti naleznete v příručce ovladače).
IV. Instalace a uvedení do provozu
1. Během přepravy se vyhněte působení síly na skleněné povrchy a zabraňte nárazům na tělo komory.
2. Po umístění jednotky na podlahu se ujistěte, že je ve vodorovné poloze. Pokud je povrch nerovný, upravte základnu.
3. Neprovozujte přístroj na přímém slunci nebo ve vlhkém prostředí s vysokou teplotou.
4. Umístěte jednotku mimo zdroje elektromagnetického rušení a ujistěte se, že zemnící vodič zařízení je účinně uzemněn.
5. Během normálního provozu uspořádejte předměty uvnitř komory tak, aby nebránily proudění vzduchu a zajistily rovnoměrné rozložení teploty.
6. Napájení je AC 380V 50Hz. Musí být použita čtyřkolíková zásuvka dimenzovaná na 25 A nebo více se spolehlivým uzemněním. Nepoužívejte tříkolíkovou zásuvku bez úprav. Napájení je AC 380V 50Hz a vyžaduje třífázovou zásuvku se spolehlivým uzemněním.
7. Neumisťujte napájecí kabel blízko zadní části jednotky a nedovolte, aby přístroj nebo jiné předměty tlačily na napájecí kabel, aby nedošlo k poškození.
V. Návod k obsluze výrobku
1. Otevřete dvířka komory a umístěte předměty ke zpracování do vnitřních polic (vyhněte se přeplnění, aby byla umožněna dostatečná cirkulace vzduchu v komoře). Zavřete dveře.
2. Připojte napájecí zdroj zasunutím zástrčky do zásuvky 380V. Nastavte vypínač na pravé straně ovládacího panelu do polohy „ON“. Digitální displej se rozsvítí, což znamená, že zařízení je v provozu.
3. Nastavte požadovanou teplotu komory pomocí regulátoru teploty na ovládacím panelu.
4. Přístroj se uvede do provozu a postupně dosáhne nastavené teploty. Po dokončení požadované doby sušení je proces ukončen.
5. Vypněte napájení. Před otevřením dvířek a vyjmutím předmětů nechte teplotu komory přiblížit se okolním podmínkám.
【!】Upozornění: Při otevírání dvířek za účelem vyjmutí předmětů buďte opatrní, protože zbytkové teplo může způsobit popáleniny. Do sušárny nesmí být vkládány hořlavé nebo výbušné materiály.
Zvláštní poznámky
⑴ Produkty procházejí před odesláním přísným testováním. Kalibrace je obecně zbytečná. Při použití v drsném prostředí nebo při teplotách přesahujících doporučený rozsah však mohou nastat rozdíly mezi zobrazenou teplotou a skutečnou teplotou komory. Pokud by odchylky překračovaly technické specifikace, vyhledejte potřebné úpravy v návodu k obsluze regulátoru teploty.
⑵ Pokud během normálního provozu zůstanou dveře komory otevřené po delší dobu, může při zavření dveří dojít k dočasnému kolísání teploty. To je normální jev.
◆ Funkce panelu
Definice kontrolky
1. Kontrolka „RUN/AT“: Svítí během provozu a po dokončení zhasne; bliká během automatického ladění.
2. Indikátor „OUT“: Svítí, když je aktivní výstup topení; jinak zhaslo.
3. Indikátor „ALM“: Svítí během alarmu přehřátí; jinak zhaslo.
VI. Provoz a způsoby použití
1. Po zapnutí regulátoru se na horním řádku displeje zobrazí „InP“ a na spodním řádku se zobrazí „hodnota rozsahu“ po dobu přibližně 3 sekund před vstupem do normálního režimu zobrazení.
2. Reference a nastavení teploty a trvání konstantní teploty
Stiskněte tlačítko „Set“ pro vstup do režimu nastavení teploty. Na spodním řádku displeje se zobrazí výzva „SP“, zatímco na horním řádku se zobrazí nastavená hodnota teploty (přičemž číslice jednotek zpočátku blikají). Upravte požadovanou hodnotu pomocí tlačítek Shift, Increment a Decrement. Dalším stisknutím tlačítka „Set“ vstoupíte do režimu nastavení času konstantní teploty. Na spodním řádku displeje se zobrazí výzva „St“, zatímco na horním řádku se zobrazí hodnota nastavení času konstantní teploty (číslice jednotek blikají jako první). Pomocí tlačítek Shift, Increment a Decrement upravte požadovanou hodnotu nastavení. Dalším stisknutím tlačítka „Set“ opustíte tento režim nastavení; upravené hodnoty se automaticky uloží.
Když je čas konstantní teploty nastaven na „0“, znamená to, že není aktivní žádná časovaná funkce. Regulátor pracuje nepřetržitě, přičemž spodní řádek displeje zobrazuje nastavenou teplotu. Když nastavený čas není „0“, spodní řádek okénka displeje zobrazuje uplynulý čas s rozsvíceným posledním desetinným místem. Jakmile naměřená teplota dosáhne nastavené hodnoty, časovač začne odpočítávat. Osvětlená desetinná tečka bliká. Po dokončení času se operace zastaví, na spodním řádku se zobrazí „End“ a na 30 sekund zní bzučák. Po ukončení operace stisknutím a podržením tlačítka „Snížit/Restart“ po dobu 3 sekund cyklus znovu spustíte.
3. Během alarmu přehřátí bude bzučák znít nepřetržitě a rozsvítí se indikátor alarmu „ALM“. Pokud dojde k alarmu přehřátí kvůli změně nastavené hodnoty teploty, rozsvítí se indikátor „ALM“, ale bzučák nezazní.
4. Stisknutí libovolné klávesy ztiší zvuk bzučáku.
5. Tlačítko ‚Shift‘: Stisknutím tohoto tlačítka v režimu nastavení posunete požadovanou hodnotu pro blikající modifikaci.
6. Tlačítko „Snížit“: Krátkým stisknutím v režimu nastavení snížíte hodnotu; stiskněte a podržte pro plynulé snižování.
7. Tlačítko „Zvýšení“: Krátkým stisknutím v režimu nastavení zvýšíte hodnotu; stiskněte a podržte pro plynulé zvyšování.
8. Pokud během režimu nastavení nestisknete žádné tlačítko do jedné minuty, ovladač se automaticky vrátí k normálnímu zobrazení.
9. Pokud se na horním řádku displeje regulátoru zobrazí „----“, znamená to poruchu teplotního čidla nebo samotného regulátoru. Důkladně zkontrolujte teplotní čidlo a jeho zapojení.
Automatické ladění systému
Pokud je výkon regulace teploty neuspokojivý, může být provedeno samonastavení systému. Během automatického ladění může dojít k výraznému překročení teploty; uživatelé by měli tento faktor před zahájením procesu plně zvážit.
Chcete-li zahájit automatické ladění systému z režimu bez nastavené hodnoty, stiskněte a podržte klávesu „Shift/Self-Tune“ po dobu 6 sekund. Indikátor „RUN/AT“ bude blikat. Po dokončení indikátor přestane blikat a regulátor získá optimalizovanou sadu parametrů PID systému, které se automaticky uloží. Stisknutím a podržením tlačítka „Shift/Self-Tune“ po dobu 6 sekund během automatického ladění proces ukončíte.
Pokud během automatického ladění dojde k alarmu přehřátí, indikátor alarmu „ALM“ zůstane zhasnutý a bzučák nezazní; relé alarmu topení se však automaticky odpojí. Tlačítko „Set“ je během automatického ladění neaktivní. Bez ohledu na to, zda je nastaveno období konstantní teploty, spodní řádek displeje regulátoru vždy zobrazuje nastavenou teplotu.
Konzultace a nastavení vnitřních parametrů teploty
Stiskněte a podržte tlačítko Set po dobu přibližně 3 sekund. Na spodním řádku displeje ovladače se zobrazí výzva k zadání hesla „Lc“, zatímco na horním řádku se zobrazí hodnota hesla. Pomocí kláves Zvýšit, Snížit a Shift upravte heslo na požadovanou hodnotu. Stiskněte znovu tlačítko Set. Pokud je heslo nesprávné, ovladač se automaticky vrátí do normálního režimu zobrazení. Pokud je heslo správné, přejde do stavu nastavení parametrů vnitřní teploty. Opětovné stisknutí tlačítka Set umožňuje sekvenční úpravu každého parametru. Tento stav ukončíte stisknutím a podržením tlačítka Set po dobu 3 sekund; hodnoty parametrů se automaticky uloží.
| Tabulka vnitřních parametrů-1 | |||
| Indikace parametru | Název parametru | Parametr Popis funkce | (Rozsah) Tovární nastavení |
| lc- | Heslo | Když „Lc=3“, lze hodnoty parametrů prohlížet a upravovat. | 0 |
| AL- | Alarm odchylky přehřátí | „Když naměřená teplota překročí nastavenou hodnotu plus AL, rozsvítí se indikátor alarmu, zazní bzučák (viz Způsob provozu a použití 3) a výstup topení se odpojí. | (0,0 až 100,0 °C) 20.0 |
| T- | Kontrolní cyklus | Řídicí cyklus vytápění. | (1 až 60 sekund) Poznámka 1 |
| P- | Proporcionální pásmo | Časově úměrné nastavení akce. | (1,0 až hodnota plného rozsahu) 35,0 |
| já- | Integrální čas | Integrální nastavení akce. | (1 až 1000 sekund) 200 |
| D- | Čas odvození | Úprava derivační akce. | (0 až 1000 sekund) 200 |
| Pb- | Nastavení nuly | Opravuje chyby vzniklé měřením senzoru (nízká teplota). Pb = Skutečná hodnota teploty - Hodnota měření přístroje | (-12,0 až 12,0 °C) 0.0 |
| PK- | Úpravy v plném rozsahu | Opravuje chyby vzniklé měřením senzoru (vysoká teplota). PK = 1000 × (skutečná hodnota teploty - hodnota měření přístroje) / hodnota měření přístroje | (-999~999)0 |
| Poznámka 1: U regulátorů modelu PCD-2xx2 (reléový výstup) je z výroby nastavená hodnota cyklu regulace ohřevu 20 sekund; u ostatních modelů je to 5 sekund. | |||
| Tabulka vnitřních parametrů-2 | |||
| Tabulka vnitřních parametrů-2 | Název parametru | Parametr Popis funkce | (Rozsah) Tovární nastavení |
| lc- | Heslo | Když je „Lc=9“, hodnoty parametrů lze prohlížet a upravovat. | 0 |
| Co- | Odchylka vypnutí topného výkonu | Když je naměřená hodnota teploty ≥ nastavená hodnota teploty Co, topný výkon je vypnutý. | (0,0~50,0℃)5,0 |
| Hn- | Režim časování termostatu | 0: minutový časovač; 1: Hodinový časovač | (0~1)0 |
| OP- | Funkce ovládání dveří | 0: Deaktivace funkce detekce otevření dveří; 1: Aktivace funkce detekce otevření dveří. Poznámka 2 | (0~1)1 |
| RH- | Hodnota rozsahu | Maximální hodnota pro nastavenou teplotu. | (0~400,0℃) 300.0 |
VII. Bezpečnostní opatření
1. Hořlavé a těkavé chemické látky nesmí být umístěny uvnitř skříně.
2. Pokud se během provozu objeví jakékoli abnormality, zápach nebo kouř, okamžitě vypněte napájení. Uživatelé se nesmí sami pokoušet o opravy; kontaktujte oddělení oprav naší společnosti za účelem kontroly a servisu kvalifikovaným personálem. (Nové jednotky mohou při prvním spuštění vydávat zápach a minimální množství kouře; to je normální. Dodržujte jeden nebo dva cykly. Pokud přetrvávají, kontaktujte naše zákaznické servisní středisko a požádejte o radu).
3. Pravidelně otírejte vnitřní stěny komory a povrchy zařízení, abyste udrželi čistotu a zvýšili průhlednost skla. K čištění vnějších povrchů nepoužívejte kyselé, alkalické nebo jiné korozivní roztoky.
4. Pokud zařízení delší dobu nepoužíváte, odpojte napájecí kabel, abyste předešli potenciálnímu nebezpečí. Kromě toho pravidelně (obvykle čtvrtletně) provozujte jednotku za normálních podmínek po dobu 2-3 dnů, abyste odstranili vlhkost z elektrických součástí a zabránili poškození souvisejících zařízení.
VIII. Oprava závady
| Příznaky | Principy | Postup |
| 1. Žádné napájení | 1. Zásuvka postrádá napájení | 1. Vyměňte zásuvku |
| 2. Zástrčka není správně zasunutá nebo přerušený vodič | 2. Zapojte konektor nebo znovu připojte kabeláž | |
| 3. Přerušený obvod pojistky | 3. Vyměňte pojistku | |
| 4. Vypínač není zapnutý | 4. Zapněte napájení | |
| 2. Teplota v komoře se nezvýšila | 1. Nastavte příliš nízkou teplotu | 1. Upravte nastavenou teplotu |
| 2. Vadný elektrický ohřívač | 2. Vyměňte elektrický ohřívač | |
| 3. Vadný regulátor teploty | 3. Vyměňte regulátor teploty | |
| 4. Uvolněný kabel pro připojení snímače teploty | 4. Utáhněte matici připojení snímače | |
| 3. Významná odchylka mezi nastavenou hodnotou a teplotou v komoře | 1. Vadné teplotní čidlo | 1. Vyměňte snímač teploty |
| 2. Příliš vysoká okolní teplota (přesahující 30 °C) | 2. Pracujte v klimatizovaném prostředí | |
| 4. Selhání regulace teploty | 1. Montáž snímače teploty je odpojena | 1. Zajistěte teplotní senzor |
| 2. Vadný regulátor teploty nebo tyristor | 2. Vyměňte regulátor teploty a tyristor |
